石油化工熱電偶(阻)
高溫高壓熱電偶
發布時間:2019-06-20 訪問量：821
應用
適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
主要技術參數
電氣出口：M20×1.5,NPT1/2
連接尺寸：M20×1.5,NPT1/2
防護等級：lP65
隔爆等級：dⅡBT4,dⅡCT5
公稱壓力：15~40MPa

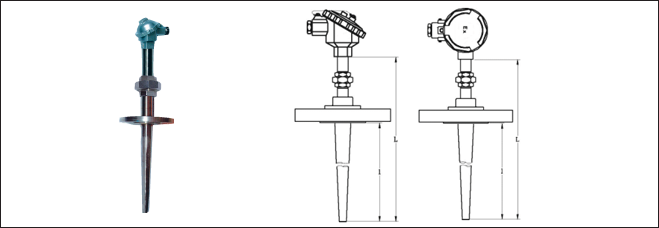

型號及規格
| 型號 | 分度號 | 測溫范圍 ℃ | 熱響應時間 | 保護管材料 | 規格 |
| WRNG-430 WRN2G-430 |
K |
0~800 |
＜180s |
1Cr18Ni9Ti |
380×150 430×200 480×250 530×300 580×350 630×400 680×450 |
| WREG-430 WRE2G-430 |
E |
0~600 |
|||
| WRNG-440 WRN2G-440 |
K |
0~800 |
|||
| WREG-440 WRE2G-440 |
E |
0~600 |
1)熱電偶I級按協議訂貨：
2)保護管其余材質根據協議訂貨：
3)型號430為防水式，型號440為隔爆式
保護管材質及選用
| 材質 | 使用溫度 ℃ | 特點及用途 |
| 1Cr18Ni9Ti | -200 ~ 800 | 具有高溫耐蝕性，通常作為一般耐熱鋼使用 |
| 304 | -200 ~ 800 | 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
| 316 | -200 ~ 750 | 低碳含量，具有良好耐晶間腐蝕性，作為耐熱鋼使用 |
| 316L | -200 ~ 750 | 超低碳含量，具有良好耐晶間腐蝕性，作為耐熱鋼使用 |
| 310S | -200 ~ 1000 | 具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
| GH3030 | 0 ~ 1100 | 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕型，通常作為耐熱鋼使用 |

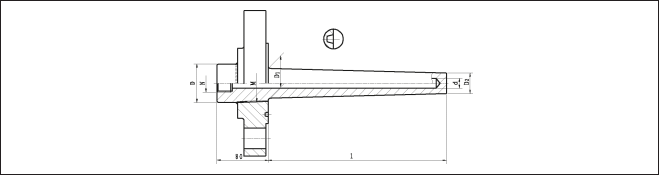

套管形式選擇
法蘭可選擇900(PN15) ~ 2500LB(PN40)RJ等不同形式
| 代號 | N | M | D | d | D1 | D2 |
| A | M20×1.5 (NPT1/2) | NPT1” | Φ34 | Φ9 | Φ23 | Φ18 |
| B | NPT11/4” | Φ45 | Φ9 | Φ28 | Φ23 |
法蘭型號及規格
法蘭標準代號
| 標準代號 | 文件編號 |
| 中國國家標準 | GB9112 ~ 9131-88 |
|
中國化工部標準 |
HG20592 ~ 20635-97 (HGJ44 ~ 76-91) (HG5001 ~ 5028-58) |
|
中國機械部標準 |
JB/T74 ~ 90-94 (JB81 ~ 82-59) |
| 美國標準 | ASME/ANSI B16.5 |
| 德國標準 | DIN 2628 ~ 2638 |
| 日本標準 | JIS2201 |
法蘭規格
CLASS150 ~ 600 RF
CLASS900 ~ 2500 RJ
選型須知
1)型號
2)分度號
3)精度等級
4)保護管材質及形式
5)法蘭規格及形式
6)長度或插入深度
例A:高溫高壓隔爆熱電偶,K型,Ⅰ級,保護管A級型,插入深度300mm. WRNG-440A L×I = 450×300 dIIBT4 316L ANSI 1” 1500#RJ
